水闸集中监控系统

产品介绍

是基于产品化、模块化、通用化思想而研制开发出来的新一代水闸远程监控系统，该系统主要用于水库、灌区、河道、供水渠的闸门现地控制和远程控制，可在现地单控、群控，也可在异地远程遥控。被控闸门可以是平板门、弧形门、液压门、快速门等，提升方式可以是卷扬式、液压式、螺杆式等。该系统主要由处理单元、水位、闸位传感器、GSM短信通信系统、GPRS网络系统、交直流两用（直流：蓄电池+太阳能）、电动机等部分组成。

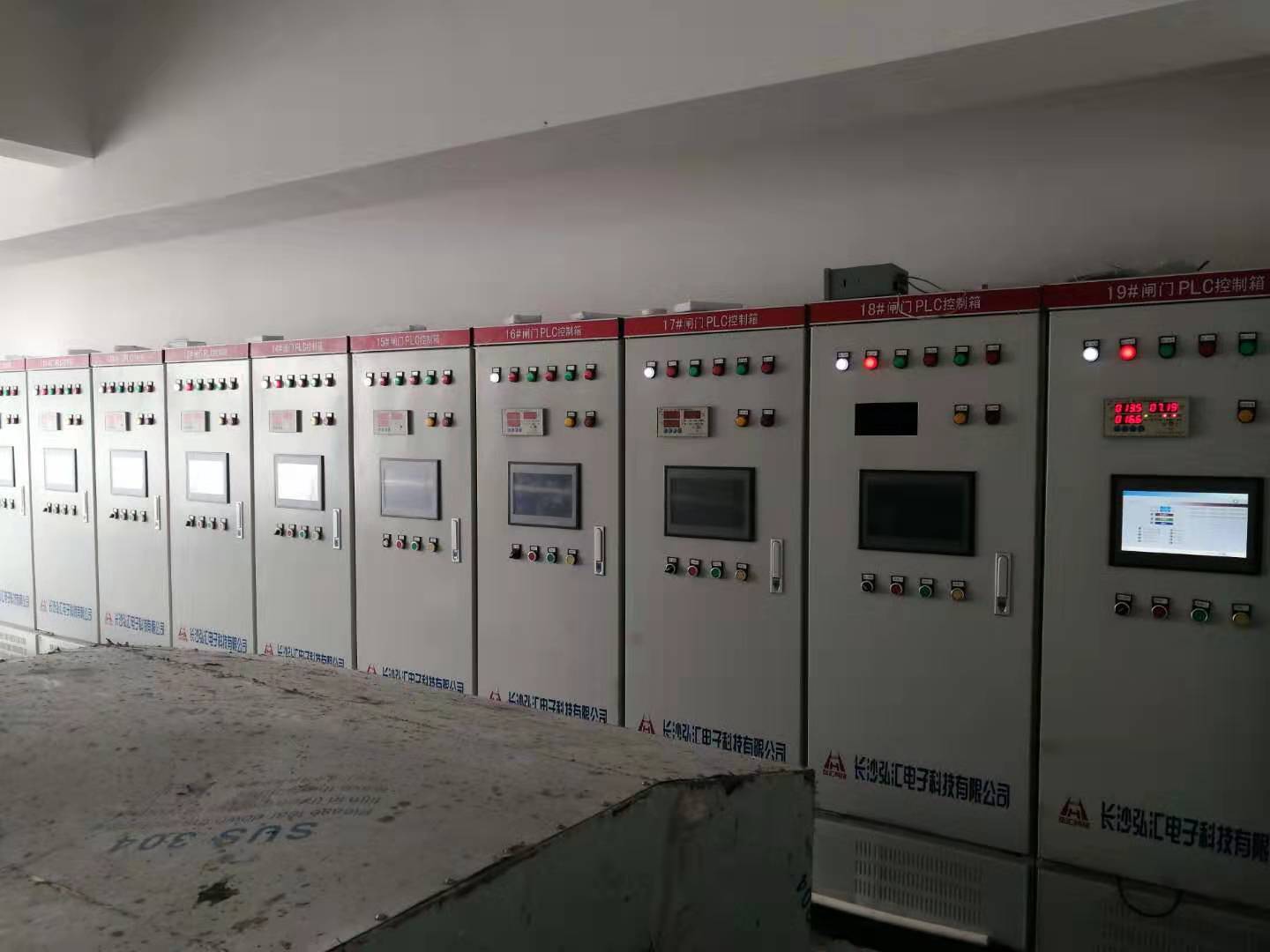

监控系统采用星型以太网结构，上位机与LCU屏之间采用工业以太网连接，LCU屏与传感器等传动显示设备之间宜采用4～20mA模拟量输入或现场总线结构，实现数据监测、监控和监视功能。











   系统功能：

可定开度自动启闭闸门，水闸现场实时采集、测算、存储涵闸前后水位信息，无论现场还是远程用户都可以随时调用、显示或查询；

兼容手动、电动、自动三种闸门启闭方式；

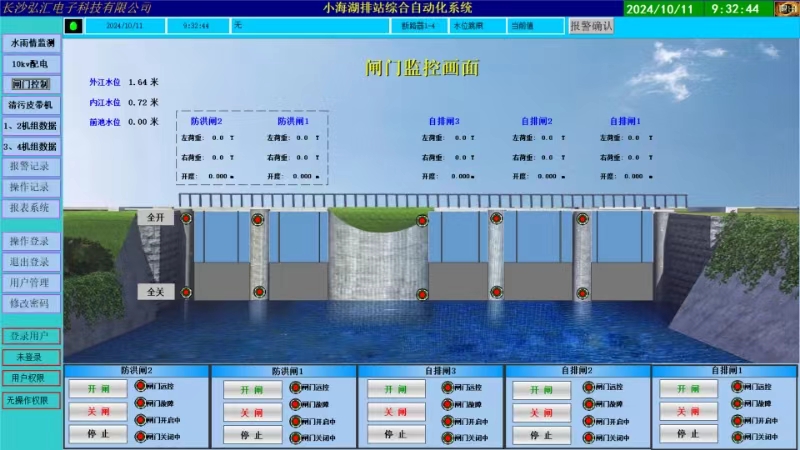

现场和远程用户皆可通过专用网络完成对闸门启闭机的开启及关闭控制，同时闸门的开启高度和用户对系统的操作都会被记录，用户对系统的操作都会被记录，也将会被自动的跟踪测量、记录，以供用户调用和查询；

对涵闸现场动力及相关环境做实时的监测和监控，一旦出现异常工作状况则自动对设备进行及时的保护并发出报警信息

对涵闸闸前闸后的水情、闸机房及现场监控站各种设备的运行状况实施全天候、多方位的实时图像监视；

对闸门进行行程限位保护，对闸门进行机械荷载保护；

可以作为水文、水质、安全检测的多采集点集中控制通用平台

接口开放可以灵活接入其它厂商的应用系统，可广泛应用于各种远程测控系统的集成，采用模块化设计，可根据现场需求灵活组合。
