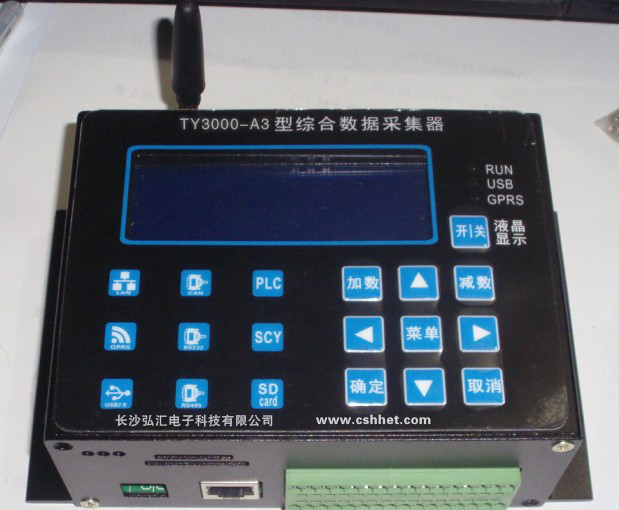

TY3000遥测终端机

产品介绍

一、功能介绍


（1）具备定时自动采集雨量、水位、图像、气温等数据的功能，数据采集间隔时间可任意设定；

（2）具有2个RS232和2个RS485接口、1个USB接口、3路模拟量输入接口（16位AD、支持4-20mA电流或0-5V电压信号）、2路外部设备供电接口、5路开关量输入接口、2路继电器控制接口。

（3）本地配置方式：支持刷卡配置/可触摸彩屏/触摸键盘/USB配置方式和串口配置方式。

（4）远程管理功能：支持远程参数配置（同时支持平台配置方式和短信配置方式）、远程程序升级。

（5）支持IC刷卡：可通过IC卡进行权限管理、配置参数、读取记录、维护记录、恢复出厂等操作。

（6）支持网口通信：可通过网线连接以太网，高速传输数据。

（7）支持交直流宽电压输入：交流输入范围：AC6～24V,直流输入范围：DC9-24V。

（8）具有液晶大屏显示屏，可同时显示32个汉字，能实现查看当前数据及设置参数等功能，分辨率128*64；

（9）具备实时召测水位、图像、气温等数据的功能；

（10）具有雨量、水位、图片加报功能，加报门槛可任意设置；

（11）具备定时自检发送、死机自动复位、站址设定、掉电数据保护、实时时钟校准、设备测试等功能；

（12）具备根据用户设置的相应预警值（时段雨量、水位等）实现本地预警提醒功能；

（13）具备每次向站点中心发送的数据包带有设备本身的工作（电池电压、信号强度）的功能；

（14）具备数据补报功能，根据设定设备提供数据存储和滞留数据（当网络连接不好时的未发送数据）的自动补报功能，保证了数据的连续性和准确性；

（15）具备储存10年以上的测站数据(最小时段5分钟)，提供128MB的数据存储空间，★支持内存卡扩充容量；

（16）多种通信方式：GPRS/CDMA/3G/4G为主传输通道、短信为备份传输通道，LoRa扩频通信作为自组网通道；可选北斗、卫星、超短波、微波、ZigBee等通信方式。

（17）具备可接受分中心管理，与分中心实现双向通讯；

（18）支持远程唤醒、远程诊断、远程设置、远程维护等功能；

二、硬件接口
1．2路RS232接口，同时具有载波信号输入专用接口
2．2路RS485接口
3．1路GPRS远程传输
4．8路开关量光耦输入接口
5．8路12位4-20mA/0-5V/0-10V输入接口（采购时说明，默认4-20MA）
6．2路可控电源输出接口
7．13通道格雷码输出
8．充电电压检测输入接口
9．串口摄像头可以通过485和RTU连接。
三、主要技术指标


1）通信方式：4G全网通、北斗卫星；

2）工作模式：定时自报，随机自报、查询应答功能；

3）数据间隔：采样时间间隔、存储时间间隔、上报时间间隔可任意设置；

4）数据存储：存储容量10000条记录，设备存储数据时长一年；

5）监测内容：能够监测雨量、水位、遥测站状态、报警信息等；

6）报警功能：预警触发加报雨量、水位、和其它本地存储的数据；远程召测当前雨量、水位和其它数据；支持电池电压上报功能支持图片抓拍功能；支持本地人工置数功能；

7）采集精度：模拟量≤0.5%、脉冲量≤0.01%；

8）供电方式：支持太阳能供电及电池组供电模式；

9）工作电流：DC9-24V ；

10）功耗：静态值守电流小于1mA、工作电流小于15mA；

11）抗电磁干扰、抗雷击浪涌。
