振弦式多点位移计安装使用说明

1.介绍：

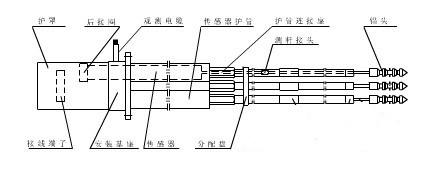

        振弦式多点位移计由位移传感器、位移传递杆、保护管、锚头等组成位移监测仪器，除保护管和锚头外，均使用不锈钢材料制成。广泛适用于混凝土大坝内部、隧洞及岩石开挖、矿井、建筑物基础及桥墩等变形监测，以及土石坝、边坡的稳定监测等。

    A、钻孔要求
a) 要求采用岩芯钻钻孔，孔径76～91mm，钻孔轴线应保持为直线，一般偏差不应大于±1°，作简要的钻孔地质素描。
b) 钻孔深度应比多点位移计最深测头加深0.5m(反向预埋的加深0.2m)，并要求钻孔通畅，孔壁光滑。若孔口附近岩石较破碎，应考虑加钻孔护套管施工。
c) 钻孔完毕应使用压力水将钻孔冲洗干净，预埋好传感器安装基座，并及时安装埋设仪器。
   B、仪器组装及埋设要求
a) 多点位移计传递杆埋设前，应按照测点设计布置尺寸进行组装、检查和标记，并作好记录。
b) 检查钻孔通畅，核实钻孔深度无误后，将组装好的传力杆组件与灌浆管一起放入孔内进行灌浆固结。
c) 采用不大于0.5MPa的压力灌入水泥砂浆（水灰比0.5:1），当排气管中开始回浆即表明已灌满，即可停止灌浆，堵住灌浆管和排气管。
d) 待钻孔内水泥砂浆凝固后，剪去外露的灌浆管和排气管，将传感器固定到孔口的环形锚头上，并依次将各传感器连接到各测杆上。
e) 调定传感器的初始位置(拉出约1/5仪器量程)，安装好保护罩，采用读数仪进行检测并做好记录。
f) 埋设灌浆24小时后，测得三次读数差小于1%（F*S），取其平均值为基准值。
